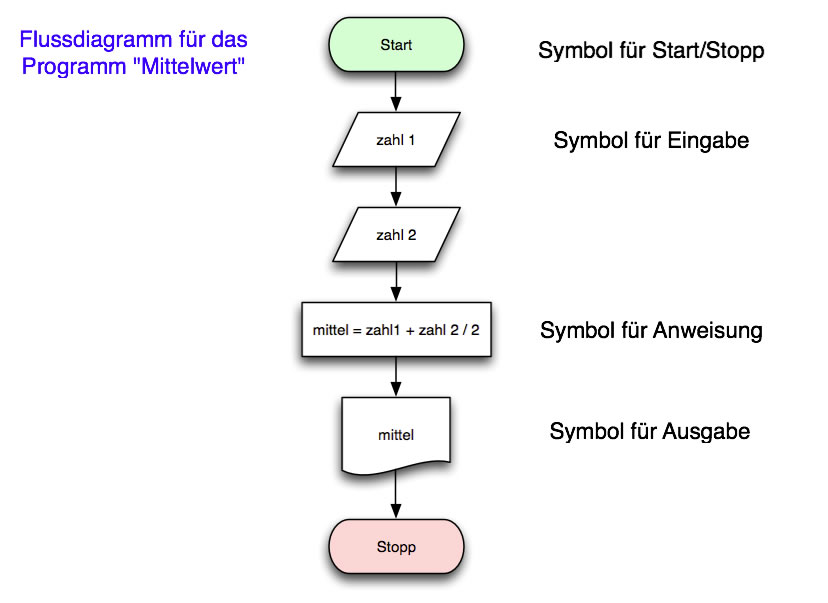

Dieses Flussdiagramm ist eine anschauliche graphische Darstellung des Programmflusses. Zunächst kommt das Start-Symbol, das Programm fängt hier also an.
Das Parallelogramm "zahl 1" ist ein Eingabe-Symbol. Eine Zahl soll jetzt eingelesen und in der Variable "zahl 1" gepeichert werden. Entsprechendes gilt für "zahl 2".
Das Rechteck "mittel = zahl 1 + zahl 2 / 2" ist ein Anweisungs-Symbol. Der aufmerksamen Betrachterin wird wohl auffallen, dass die hier abgedruckte Anweisung falsch ist. Wo steckt der Fehler?
Kleiner Tipp: Sie kennen noch die alte Regel aus dem Mathe-Unterricht: "Punktrechnung geht vor Strichrechnung".
Das Symbol, das so aussieht wie ein abgerissenes Blatt Papier ist ein Ausgabe-Symbol. Der berechnete Mittelwert soll jetzt dem Benutzer ausgegeben oder angezeigt werden.
Ganz am Ende kommt ein Stopp-Symbol, das wieder genau das besagt, was es heißt, nämlich dass das Programm jetzt stoppt. In der Fachsprache würde man jetzt sagen: Das Programm terminiert.
